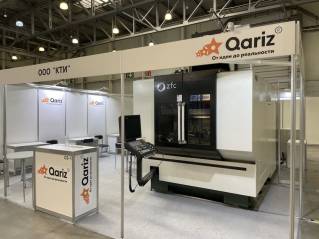

ZFC W5 800H высоко прецизионный обрабатывающий центр способен за одну установку обрабатывать большие сложные заготовки,
требующие множество переходов.
Основные технические параметры ZFC W5-800H
Размер стола (диаметр)800мм
Максимальная нагрузка на рабочий стол 850кг
Макс. размеры и масса заготовки (диаметр × вес)Ø980×400 мм×кг
Диаметр центрального отверстия Ø60Н7
Перемещения Ось X/Y/Z 800/800/600 мм
Макс. расстояние от торца шпинделя до рабочего стола 804 мм
Вокруг оси А ±125˚
Вокруг оси С 0,001˚×360˚
Рабочие подачи вдоль осей X/Y/Z 20~12000 м/мин
Конфигурация системы (контроллер) HEINDENHAIN TNC640/SIEMENS 840D
Шпиндель Kessler V100-А15 High torque (высокомоментный)
Конус шпинделя/хвостовик базовой оправки HSK-A63
Диапазон частот вращения шпинделя 10~15 000 об/мин
Диаметр шпинделя 230 мм
Мощность двигателя шпинделя, пост./кратковременно 30,0/46,0 кВт
Макс. крутящий момент шпинделя, пост./кратковременно 139/200 Нм
Точность позиционирования Оси X/Y/Z 0,008 мм. Оси А/С 6ʺ/6ʺ
Повторяемость Ось X/Y/Z 0,005 мм Ось А/С 5ʺ/5ʺ
Магазин инструментов 32 шт
Максимальный вес инструмента ≤10 кг
Макс. длина инструмента 350 кг
Питание (силовая сеть) 380±10%/50 Гц/
Требуемое давление сжатого воздуха 6 - 8 кгс/см²
Установленная мощность 88 кВА
Габариты станка (Д×Ш×В) 5400×4500×3050 мм
Масса нетто, 16 000 кг

Приглашаем вас, на презентацию, значимую как для нас, так и для вашей компании — открытие складской и демонстрационной площадки
металлорежущего оборудования и на демонстрацию нового 5-и координатного обрабатывающего центра от компании ZFC.
