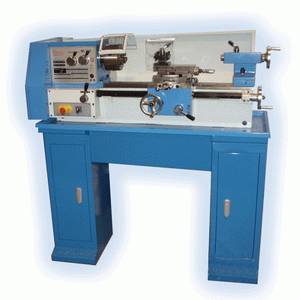

Диаметр обрабатываемой заготовки, мм - над станиной 250 - над поперечными направляющими суппорта 145 Длина обрабатываемой детали в центрах, мм 450(700) Диаметр проходного отверстия шпинделя, мм 26 Конус шпинделя МТ4 Конус пиноли задней бабки МТ2 Количество скоростей шпинделя 6 Частота вращения шпинделя, об/мин 115-1620 Диапазон продольных подач, мм/об 0,05-0,10 Диапазон метрических резьб, мм 0,2-3,5 Диапазон дюймовых резьб, TPI 8-56 Поперечное перемещение салазок, мм 110 Перемещение верхних салазок, мм 75 Перемещение пиноли задней бабки, мм 55 Мощность электродвигателя, КВт 0,75 Габариты в упаковке, мм 1260х570х500 Вес нетто, кг 130 Особенности: Токарный станок с механической коробкой скоростей шпинделя с возможностью нарезания как метрических, так и дюймовых резьб и точения деталей конических форм. Литые чугунные базовые конструкции станка обеспечивают высокую жесткость и низкий уровень вибрации. Направляющие станины типа "ласточкин хвост" закалены и отшлифованы. Шпиндель поддерживается прецизионными роликовыми подшипниками. Регулируемое перемещение в поперечном направлении задней бабки позволяет получать необходимые размеры конусов. Точность станка обеспечивается выборкой зазоров в направляющих с помощью регулируемой прижимной планки. Комплектация Руководство по эксплуатации 3-х кулачковый патрон (125 мм) 4-х позиционная резцедержка Ограждение патрона Задняя стенка Поддон для стружки Фланец под патрон Защита ходового винта Дополнительные принадлежности Планшайба (240 мм) 4-х кулачковый патрон (125 мм)
|
Краткие характеристики: -Макс. диаметр обработки над станиной , мм 500 -Максимальная длина точения, мм 1000 -Диаметр отверстия в шпинделе, мм 52 -Диапазон...
