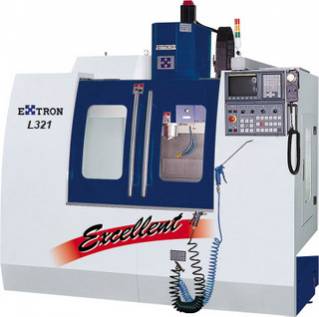

Технические характеристики: Размеры стола (длина x ширина), мм 900x456 Перемещение по оси X, мм 800 Перемещение по оси Y, мм 510 Перемещение по оси Z, мм 610 Т-образные пазы (ширина x количество), мм 18x4 Максимальная нагрузка на стол (по центру), мм 500 Расстояние от торца шпинделя до поверхности стола, мм 140...750 Расстояние от оси шпинделя до вертикальных направляющих станины, мм 569 Расстояние от поверхности стола до пола, мм 851 Максимальная скорость вращения шпинделя, лб/мин 8000 (10000)* Мощность двигателя шпинделя, кВт 7,5 Конус шпинделя ISO#40 Диаметр ШВП, мм 40 Шаг ШВП по осям X / Y / Z, м/мин 12 / 12 / 10 Скорость ускоренных перемещений по осям X и Y, м/мин 30 Скорость ускоренных перемещений по оси Z, м/мин 24 Рабочая подача, м/мин 10 Тип устройства автоматической смены инструмента зонтик (манипулятор)* Емкость инструментального магазина 16 инструментов Максимальный диаметр инструмента, мм 90 Максимальный вес инструмента, кг 7 Точность позиционирования, мм ± 0,005 Повторяемость позиционирования, мм ± 0,003 Масса станка, кг 4650 Габаритные размеры (длина, ширина, высота), мм 2612x2145x2500 Комплектация Пневмоцилиндр разжима инструмента Пневматический пистолет и пистолет СОЖ Система охлаждения шпинделя Система охлаждения зоны резания Галогенный светильник рабочей зоны Система автоматической смазки Полное ограждение Устройство автоматической смены инструмента (УАСИ) типа "Зонтик"
|
Шпоночно-фрезерный станок 692Р, 1982 г.в., в рабочем состоянии Размеры рабочей поверхности вертикального стола 250x1000 мм Наибольший диаметр устанавливаемой...
