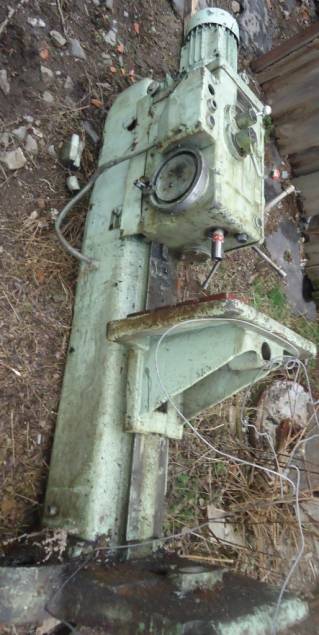

2Н118 - Станок вертикально-сверлильный. Предназначены для сверления, рассверливания, зенкования, развертывания, нарезания резьбы; применяется в условиях единичного и серийного производства. Технические характеристики станка 1.Наибольший диаметр сверления, мм 18 2.Конус шпинделя по ГОСТ 2847-67 Морзе 2 3.Наибольшее осевое перемещение шпинделя,мм 150 4.Вылет шпинделя, мм 200 5.Расстояние от конца шпинделя до стола, мм - наибольшее 650 - наименьшее 0 6.Перемещение шпинделя на 1 оборот маховичка рукоятки, мм 110 7.Цена деления лимба, мм 1 8.Перемещение шпиндельной головки на один оборот маховичка, мм 4,4 9.Наибольшее перемещение шпиндельной головки, мм 300 10.Наибольшее вертикальное перемещение стола, мм 350 11.Перемещение стола на 1 оборот рукоятки, мм 2,4 12.Ширина рабочей поверхности стола, мм 320 13.Длина рабочей поверхности стола, мм 320 14.Число скоростей шпинделя 9 15.Величины чисел оборотов шпинделя 180, 250, 355, 500, 710, 1000, 1420, 2000, 2800 16.Число подач 6 17.Величины подач, об/мин 0,1; 0,14; 0,20; 0,28; 0,40; 0,56 18.Наибольшее усилие подачи на шпинделе, кг 560 19.Наибольший крутящий момент на шпинделе, кг.см 880 20.Мощность, кВт 1,5 21.Габариты станка (ДxШxВ), мм 870x590x2080 22.Вес станка, кг 450 23.Число оборотов в минуту 1420
|
